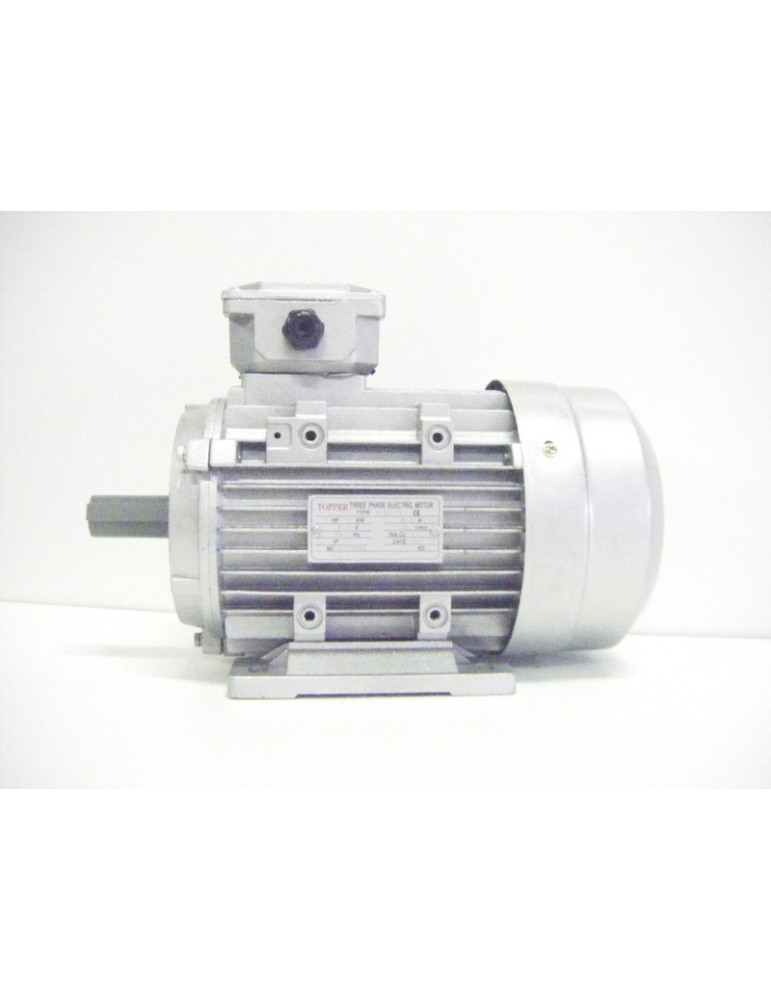

Moteur électrique triphasé alu 400v 4KW 4P 50hz ref : MS112M4P4B3

Moteur électrique triphasé 230/400v 50hz , 4 KW , B3.

4 pôles, 1430 tr/min, carcasse aluminium, pattes de fixation B3, IP55, IE2.

ref : MS112M4P4B3

Définition

Le moteur triphasé asynchrone est un composant électrique permettant de transformer une énergie électrique à courant alternatif

en énergie mécanique sous forme d'un mouvement de rotation.

Le moteur triphasé  existe sous différentes puissances, tailles et matières, la matière est généralement l'aluminium ou en fonte à

partir de 7.5kw.

Le stator du moteur triphasé est muni d'enroulements traversés par le courant électrique, celui-ci crée un champ magnétique qui

tourne autour de la périphérie du rotor, il  est appelé "le champ tournant".

Ce champ tournant agit sur le rotor et créer les courants induits rotoriques dans les barres conductrices du rotor.

Ces courants rotoriques font apparaître un couple qui tend à mettre en mouvement le rotor, le rotor du moteur triphasé se met

donc à tourner et tente de suivre le champ statorique (champ tournant).

Mais la vitesse du moteur triphasé asynchrone n'atteindra pas la vitesse du champ tournant, car il y aura toujours un écart sur les

moteurs triphasés asynchrones de 2 à 10% pour les puissances les plus faibles.

Cette notion s'appelle le glissement pour les moteurs triphasés asynchrone.

Nous avons en général, 4 vitesses de rotation des moteurs triphasés asynchrones les plus couramment utilisés en fonction du

nombre de pôles créé par les enroulements du stator.

La vitesses sera toujours inférieure aux vitesses synchrones ci-dessous suivant la valeur du glissement.

2Pôles = 3000tr/min

4Pôles = 1500tr/min

6Pôles = 900tr/min

8Pôles = 750tr/min

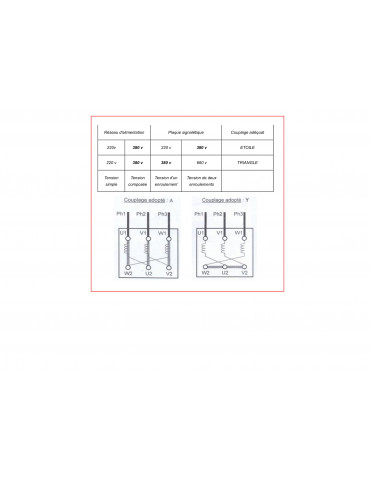

Pour le raccordement de ces moteurs triphasés asynchrone,

voir le tableau ci-joint.
