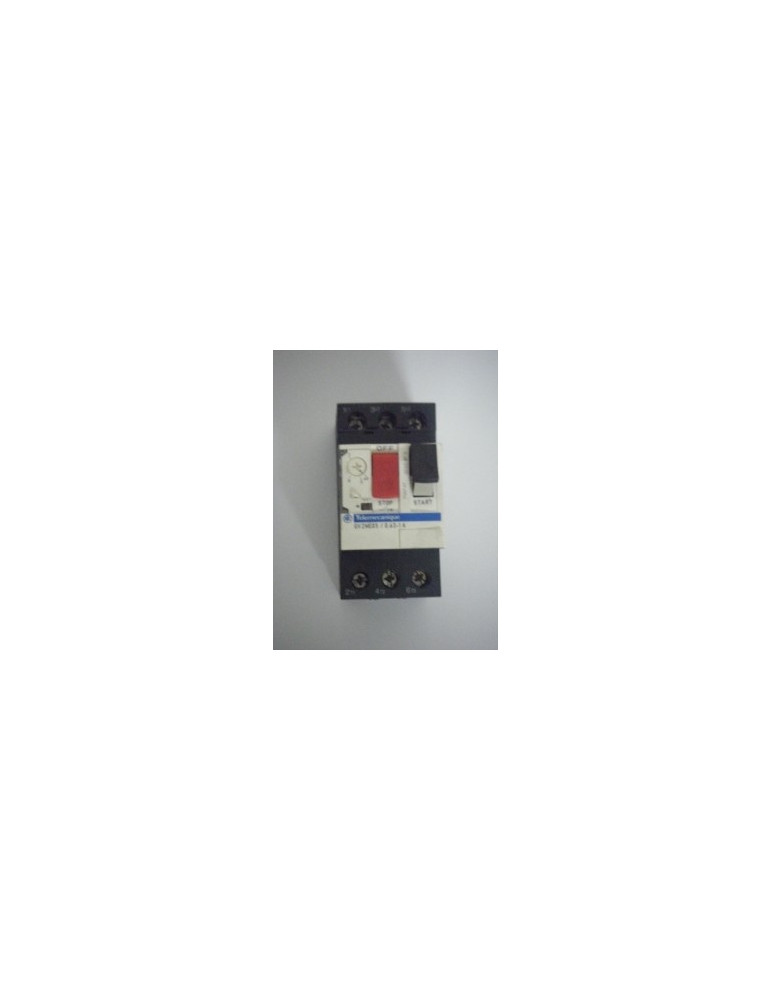

Disjoncteur magnéto-thermique tripolaires 0.40 à 0.63A Schneider Electric.

ref : GV2ME04

Commande et protection des moteurs électriques triphasés d'une plage de réglage de 0.40A à 0.63A.

Raccordement par vis- étriers, montage sur rail Din.

Voir aussi disjoncteurs moteurs Schneider.

Le disjoncteur magnéto-thermique

Rôle

Le disjoncteur magnéto-thermique a pour rôle d’établir, de supporter et d’interrompre une alimentation électrique vers un

récepteur inductif triphasé ou résistif par exemple: moteur électrique , certains modèles existent aussi en monophasés.

Le disjoncteur magnéto-thermique possède un déclencheur magnétique par phase et un bilame par phase comme le relais

thermique pour ce dernier.

En cas de forte surintensité ou de court-circuit, la bobine traversée par le courant du disjoncteur magnéto-thermique crée un

champ magnétique qui agit sur un noyau relié à un système mécanique qui ouvre les contacts de puissance, c’est l’effet magnétique.

En cas de faibles surcharges de longue durée, un bilame chauffe par effet joule se déforme et agit sur le même système mécanique,

c’est l’effet thermique.

Le choix d’un disjoncteur magnéto-thermique se fait en fonction de la tension et de la puissance du récepteur.

Le disjoncteur magnéto-thermique est destiné à remplacer les fusibles car il offre l’avantage d’être réarmable.

De plus la protection thermique contre les surcharges prolongées et la protection magnétique contre les augmentations rapides de

courant et les courts-circuits sont disposés dans un seul boîtier.

Description

Le disjoncteur magnéto-thermique est composé aussi de trois bornes de raccordement en entrée et trois bornes en sortie pour

la puissance (triphasée), ensuite il peut être ajouté deux contacts additifs souvent composés de 1NO+1NF par blocs additifs pour la

commande d’un circuit externe, fournis séparément.

Le disjoncteur magnéto-thermique est muni en façade d’un bouton d’enclenchement VERT ou NOIR en général et d’un bouton

ROUGE de disjonction/réarmement, puis d’un disque noyé ou affleurant avec une graduation sérigraphiée permettant le réglage du

courant nominal consommé par le récepteur.

Le courant réglé sur le disjoncteur magnéto-thermique par l'intermédiaire du disque gradué est le seuil de courant auquel le

disjoncteur magnéto-thermique  se déclenchera en cas de dépassement de celui-ci.

Puis le disjoncteur magnéto-thermique est muni d'une rainure au dos de celui-ci permettant le montage sur rail din, la largeur et

la hauteur du disjoncteur magnéto-thermique est standardisées afin de le remplacer d'une marque par une autre en cas de

besoin.
