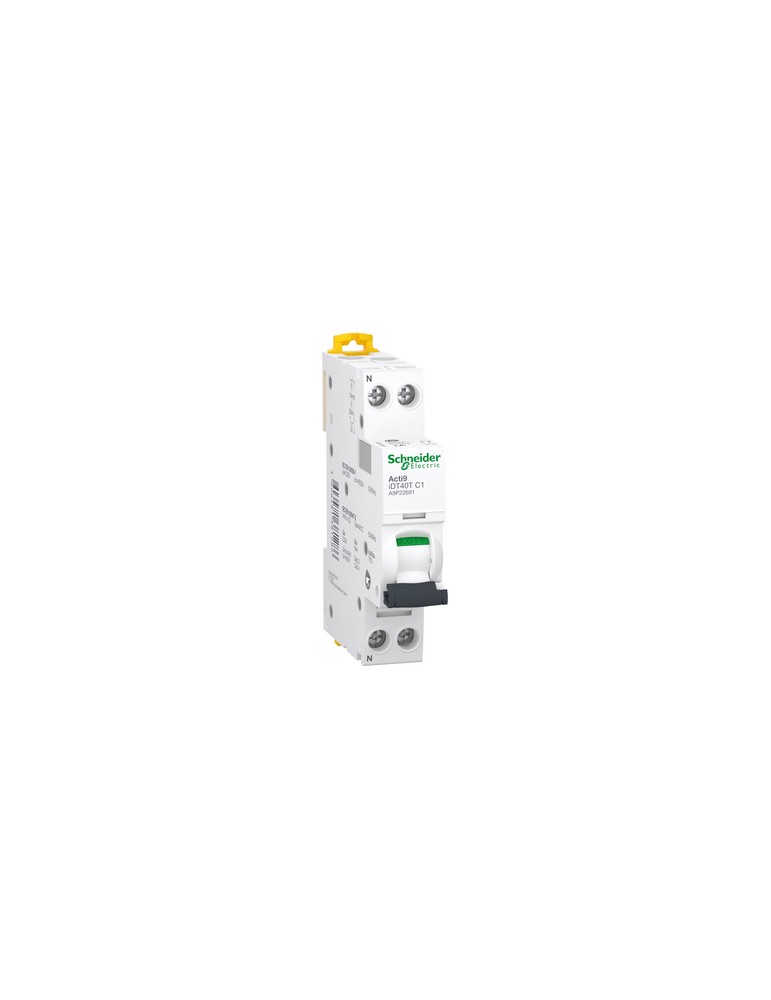

Disjoncteur IDT40T ph+n 6A courbe C ref : A9P22606

Disjoncteur IDT40T phase + neutre, 6 Ampère, courbe C, Schneider.

pouvoir de coupure 6KA, montage sur rail din.

Référence fabricant : A9P22606

Matériel professionnel de marque française.

Dimension : un module de 18mm.

Le disjoncteur

Le disjoncteur est un composant permettant une alimentation électrique sur phase + neutre, constituée de 2 pôles en entrée comme

en sortie.

Son rôle est d’établir ou d’interrompre/ sectionner une alimentation électrique d’un circuit.

Le disjoncteur a une aptitude au sectionnement, il doit assurer la séparation physique des circuits, lors d’intervention sur le circuit

en aval.

Cette aptitude est la garantie que le disjoncteur ne laissera passer aucun courant résiduel dangereux, un voyant indique la position

ouverte.

Le disjoncteur peut interrompre un courant de court-circuit sans se dégrader, c’est son pouvoir de coupure qu’il le définit,

le disjoncteur doit être dimensionné pour pouvoir supporter le courant de court-circuit potentiellement présent à son point

d’insertion dans le circuit, sous la tension présente de l’installation.

La protection magnétique du disjoncteur est  de protégé les circuits contre les surintensités et les courts-circuits.

Le choix du disjoncteur est fait en fonction de la tension et de l’intensité nominale du circuit et de la description des circuits et des

récepteurs en aval car ce dernier permettra de définir le type de courbe de déclenchement du disjoncteur.

Caractéristiques des courbes de déclenchement :

-          Courbe B : pour les circuits avec des longueurs de câbles importantes, 3 à 5 x IN*

-          Courbe C : usage général, de 5 à 10 x IN.

-          Courbe D : pour les circuits selfiques à fort appel de courant, de 10 à 14 x IN.

-          Courbe K : pour les circuits avec impédances.

-          Courbe Z : pour les circuits électroniques.

-          Courbe MA : pour les circuits moteurs en association avec une protection thermique.

* IN = intensité nominale.
